龍門式數控等離子切割機

產品介紹:YCLM-4000B型龍門式數控等離子切割機
該型數控切割機為龍門式結構,是針對金屬板材下料的數控設備。能實現對各種金屬材料按任意圖形的下料切割。割口粗糙度可達25(▽3),切割后的割口面一般情況下不需要進行表面加工。具有自動化程度高、使用方便、精度高、可靠性高、操作、維護非常簡便等優點,廣泛適用于各種機械制造業中作金屬板材的下料切割。配10.4″VGA彩色液晶顯示器,系統帶自動診斷功能。橫向跨度有3m、4m、5m、6m等多種規格,均采用雙邊驅動,雙軸芯直線導軌,標配為橫向軌距4m,縱向軌長為6m,單火焰或單等離子切割方式,帶自動點火;也可增配成火焰與等離子兩用切割方式。縱向導軌長度每節2m,可按用戶要求配置加長導軌及加寬橫梁跨距;還可根據用戶要求配置多把割炬或異型切割和抽條切割兩用。
產品型號及技術參數:
參數/型號  | YCLM-3000  | YCLM-4000  | YCLM-5000  |
軌距(mm)  | 3000  | 4000  | 5000  |
有效切割寬度(mm)  | 2200(單割炬時)  | 3200(單割炬時)  | 4200(單割炬時)  |
軌長(mm)  | 8000  | ||
有效切割長度(mm)  | 6500  | ||
火焰割炬數(組)  | 標配:1(可選配)  | ||
切割厚度(mm)  | 1組:8-150 2組:8-120 3組:8-80  | ||
切割間距(mm)  | 220  | ||
切割速度(mm/min)  | 火焰:100-750  | ||
控制系統  | 北京斯達特或上海交大  | ||
驅動系統  | 日本松下伺服電機及驅動器  | ||
減速器  | 德國進口  | ||
驅動方式  | 雙邊驅動(雙邊交流伺服電機、齒輪、齒條轉動)  | ||
調高方式  | 機械式調高  | ||
點火方式  | 自動點火裝置  | ||
套料軟件  | SmartNest 或澳大利亞FastCAM專家版  | ||
氣體介質  | 氧氣/乙炔[丙烷]  | 氧氣/乙炔[丙烷]  | 氧氣/乙炔[丙烷]  |
增 配 項 目  | |||
軌 距  | 可根據客戶需求選配  | ||
軌 長  | 可根據客戶需求選配  | ||
等離子電源  | 可根據客戶需求選配(國產或進口)  | ||
弧壓自動調高  | 可根據客戶需求選配(國產或進口)
  | ||
說明: 1、以上為本公司產品標配;2、軌距可根據客戶需求定做;3、軌長可根據客戶需求定做;4、數控系統還可選擇美國海寶、北京斯達特、上海交大等。
產品特點:
   1. 橫梁:采用方管對焊結構,具有剛性好,精度高,自重輕,慣性小的特點。所有焊接件均振動時效去應力處理,有效的防止了結構變形;
   2. 縱、橫向驅動:均采用精密齒輪齒條(7級精度)傳動。橫向導軌采用臺灣進口的直線導軌,縱向導軌采用精密加工的電梯專業導軌,保證了切割機的運行平穩,精度高,且經久耐用,清潔美觀;減速采用行星齒輪減速器,可以非常完美的保證運動的精度和平衡度;
   3. 縱向驅動架(端架):兩端裝有水平導向輪,可調整驅動架底部偏心輪對導軌的緊壓程度,使整機在運動中保持穩定的導向。裝有除塵器,隨時刮掃積聚在導軌表面的雜物;
   4. 驅動系統:選用進口日本全數字交流伺服或德國百格拉步進驅動技術,使整機運行平穩,速度變速范圍寬,加速時間短;
   5. 升降體:采用鋁合金結構體,升降導向采用貫通式升降,升降提升采用滾珠絲杠提升;
   6. 簡單易用的自動編程系統,使數控編程不再復雜,輕而易舉;
   7. 數控控制系統:采用自主研發控制系統,配合PLC作輸入輸出控制,使該電氣系統具有優良穩定性和超強抗干擾。

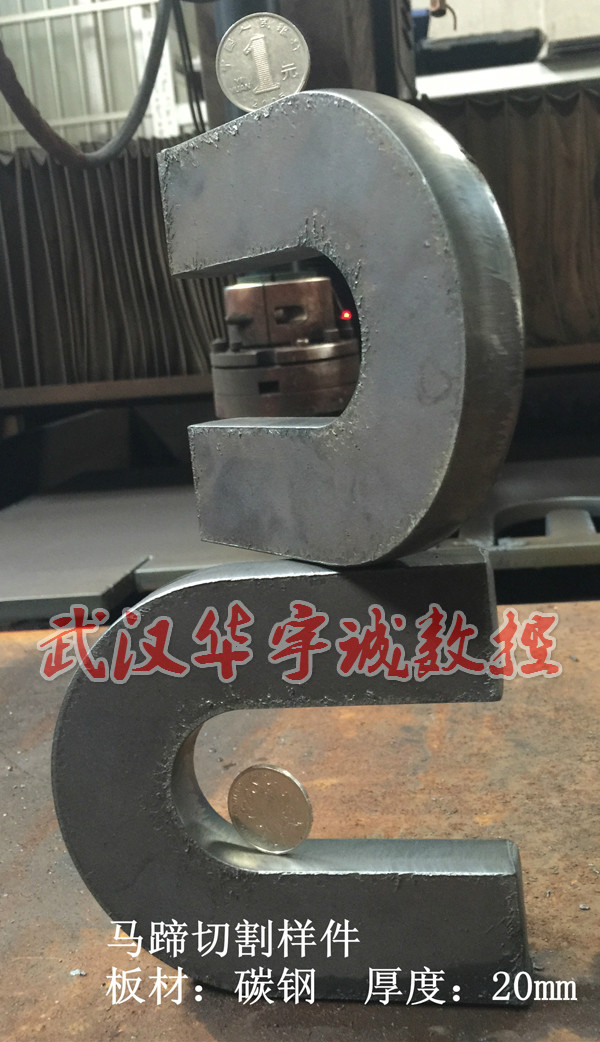

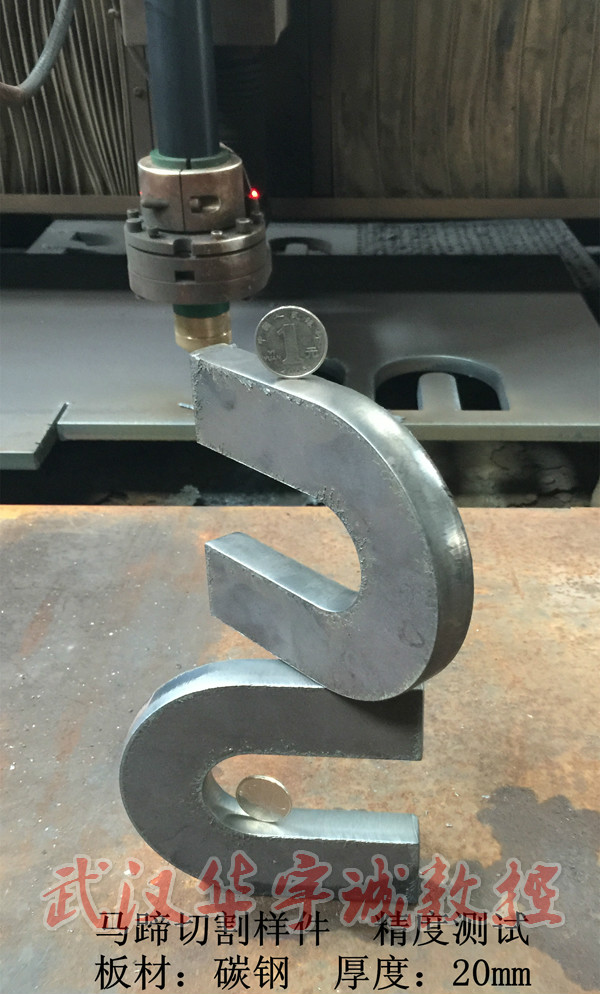

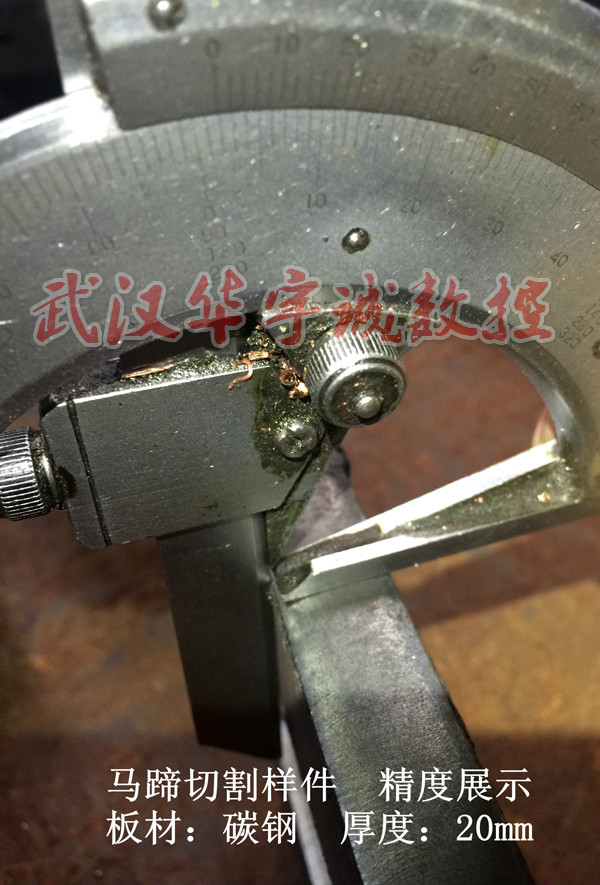

切割樣品展示:
